Illustratorで名前とバーコードを差し込み印刷

Illustratorで名前とバーコードを差し込み印刷
カテゴリー：Illustrator
記事作成日：2020-03-26

Illustratorで名前とバーコードを差し込み印刷する課題が有ったので記録しておく。

Illustrator2020 24.1.1
Windows10

バーコードフォント

バーコードは一般的で扱いやすいと思われる CODE39 を使用することにする。
パソコンに CODE39 のフォントをインストールしておく。

CODE39

使用できる文字は、以下の通り

0123456789 (数字)
ABCDEFGHIJKLMNOPQRSTUVWXYZ (大文字のみ)
  (スペース)
$ (ドル)
% (パーセント)
+ (プラス)
- (マイナス)
. (ドット)
/ (スラッシュ)
の記号7個

桁数は問わない。

CODE39のスタートコード、ストップコード

CODE39は前後にアスタリスクをスタートコード、ストップコードとして入れる必要が有る。

12345 を表現するには *12345* となる。
ABC123DEF を表現すると *ABC123DEF* となる。

それぞれバーコードリーダで読み取ると
12345
ABC123DEF
となる。

Illustratorでデザイン

001

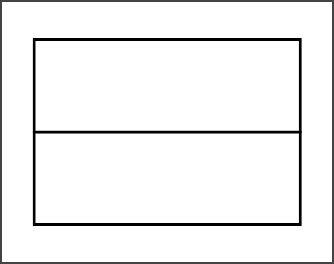

この中に名前とバーコードを差し込みで入れる。


002
文字を入れてあたりを付けておく。バーコードの部分はバーコードフォントを使用。

変数定義

003

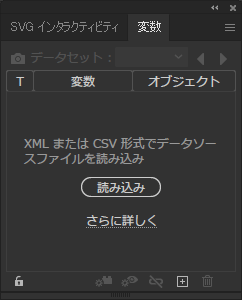

ウインドウ ＞ 変数



004

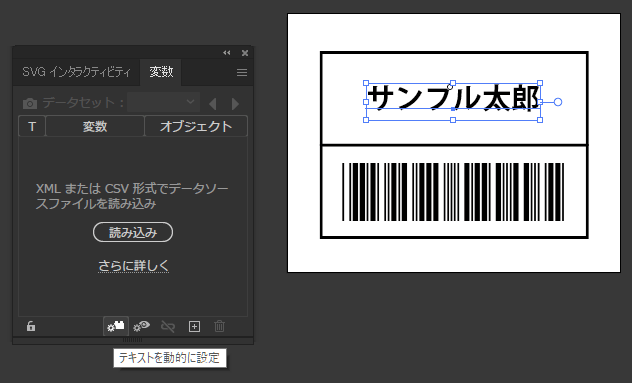

名前を選択して、[テキストを動的に設定]。



005

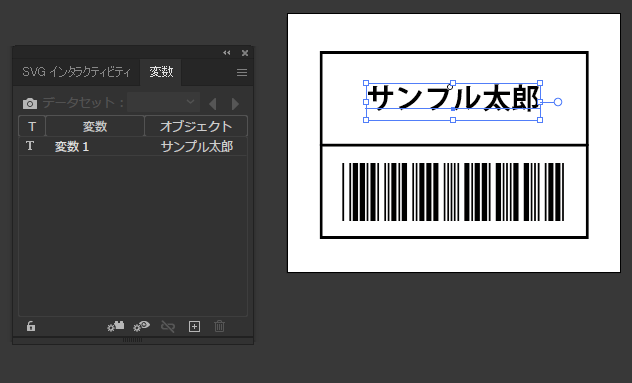

変数が設定された。



006
変数名を name に変更。



007
同様にバーコードを barcode で設定。

差込データを用意

以下の書式でXMLを用意する。(UTF-8)

<?xml version="1.0" encoding="utf-8"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd" [
    <!ENTITY ns_flows "http://ns.adobe.com/Flows/1.0/">
    <!ENTITY ns_extend "http://ns.adobe.com/Extensibility/1.0/">
    <!ENTITY ns_graphs "http://ns.adobe.com/Graphs/1.0/">
    <!ENTITY ns_vars "http://ns.adobe.com/Variables/1.0/">
    <!ENTITY ns_custom "http://ns.adobe.com/GenericCustomNamespace/1.0/">
    <!ENTITY ns_flows "http://ns.adobe.com/Flows/1.0/">
    <!ENTITY ns_svg "http://www.w3.org/2000/svg">
    <!ENTITY ns_ai "http://ns.adobe.com/AdobeIllustrator/10.0/">
    <!ENTITY ns_sfw "http://ns.adobe.com/SaveForWeb/1.0/">
    <!ENTITY ns_adobe_xpath "http://ns.adobe.com/XPath/1.0/">
    <!ENTITY ns_imrep "http://ns.adobe.com/ImageReplacement/1.0/">
]>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" xmlns:a="http://ns.adobe.com/AdobeSVGViewerExtensions/3.0/" x="0px" y="0px" width="0px" height="0px" viewBox="0 0 0 0" xml:space="preserve">
<variableSets xmlns="&ns_vars;">
    <variableSet locked="none" varSetName="binding1">
        <variables>
            <variable trait="textcontent" varName="name"></variable>
            <variable trait="textcontent" varName="barcode"></variable>
        </variables>
        <v:sampleDataSets xmlns="&ns_custom;" xmlns:v="&ns_vars;">
            <v:sampleDataSet dataSetName="dataset1">
                <name>
                    <p>サンプル太郎</p>
                </name>
                <barcode>
                    <p>*123456*</p>
                </barcode>
            </v:sampleDataSet>
            <v:sampleDataSet dataSetName="dataset2">
                <name>
                    <p>サンプル次郎</p>
                </name>
                <barcode>
                    <p>*111111*</p>
                </barcode>
            </v:sampleDataSet>
            <v:sampleDataSet dataSetName="dataset3">
                <name>
                    <p>サンプル三郎</p>
                </name>
                <barcode>
                    <p>*222222*</p>
                </barcode>
            </v:sampleDataSet>
            <v:sampleDataSet dataSetName="dataset4">
                <name>
                    <p>サンプル四郎</p>
                </name>
                <barcode>
                    <p>*333333*</p>
                </barcode>
            </v:sampleDataSet>
        </v:sampleDataSets>
    </variableSet>
</variableSets>
</svg>

またはCSVでも良い。(UTF-8)

name,barcode
サンプル太郎,*123456*
サンプル次郎,*111111*
サンプル三郎,*222222*
サンプル四郎,*333333*

差込データを読み込み

008

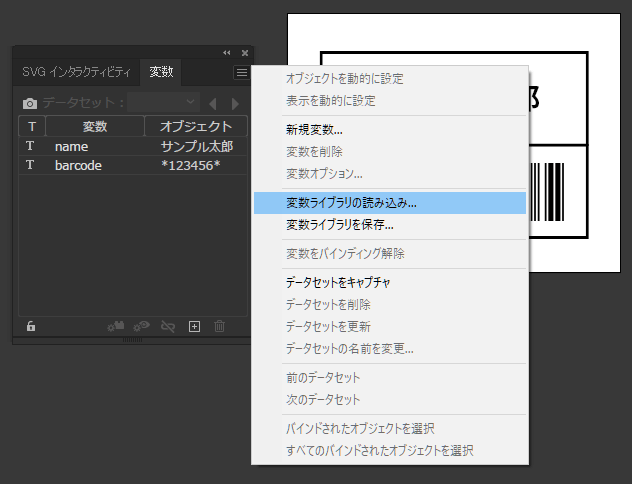

「変数ライブラリの読み込み」。



009
データが読み込まれたことを確認。

note:
変数定義と差込データ読み込みはどちらが先でも構わない。

バッチ処理設定

010

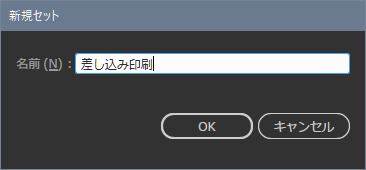

新規アクションセットを作成。



011

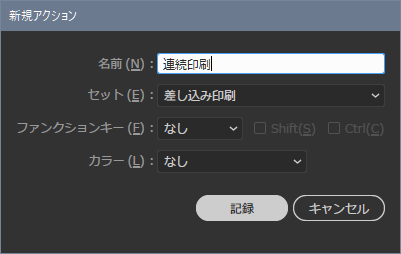

新規アクション作成
[記録]で1枚印刷してアクションを登録する。



012

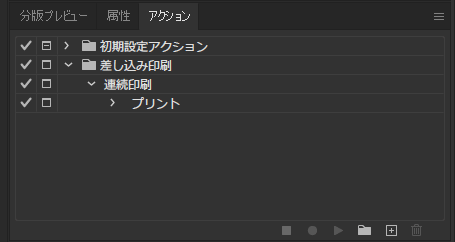

アクションが登録された状態。



013

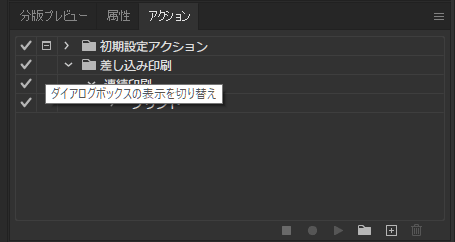

バッチ処理時にダイアログが出ないように、ダイアログボックス表示をOFFにする。

印刷バッチ実行

014

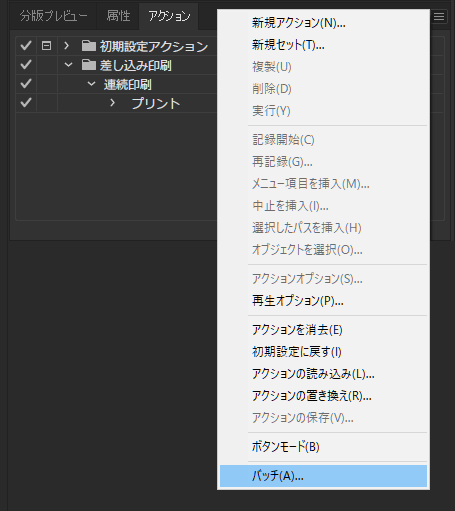

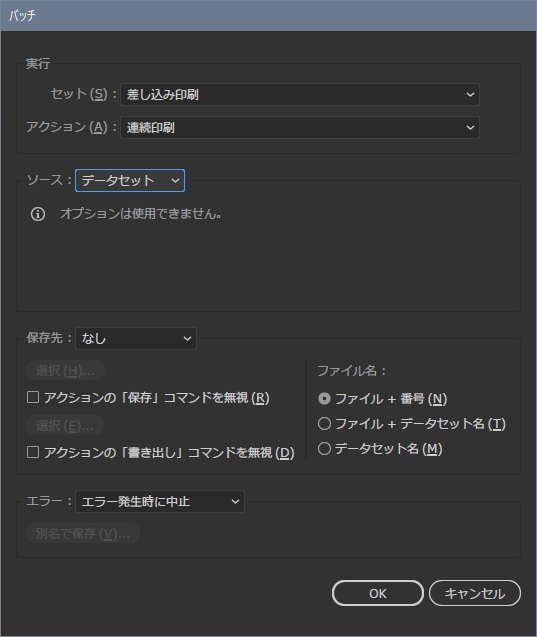

バッチ。



015
セット、アクションを設定。
ソースを「データセット」にする。
OKでバッチ印刷が実行される。

Illustratorで差し込み印刷はいつから？

Illustratorでデータ差し込みが出来るようになったのは Ver.10 からです。
CSVに対応したのは Illustrator CC 2018 です。

これら機能は「データ結合」「可変データ」「バリアブル」「差し込み印刷」と呼ばれています。

印刷ではなく個別ファイルに保存

バッチ印刷ではなく、バッチで個々のファイルに書き出すことももちろん可能。
Illustrator形式やPDF形式で保存など可能。
アクション機能で可能なことは全て可能。

016

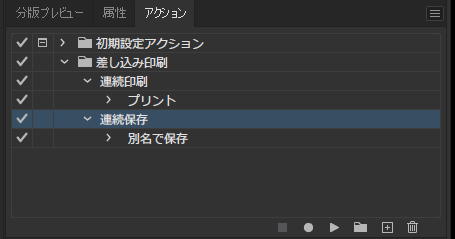

別名で保存するアックションを作成。



017

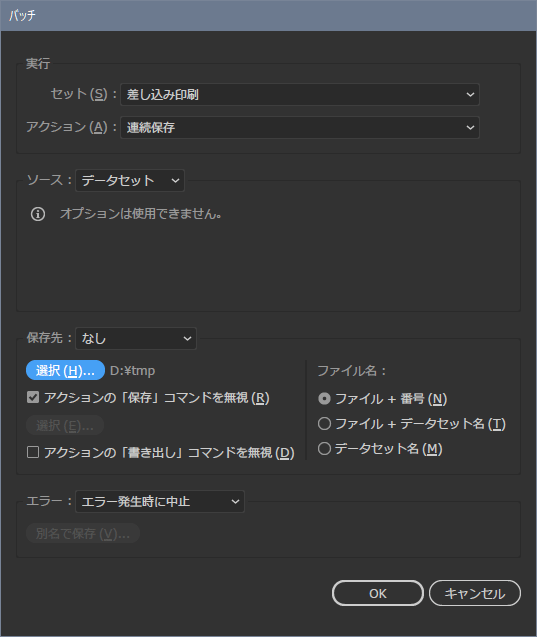

「アクションの保存コマンドを無視」
「保存先選択」
「ファイル名を選ぶ」
OKで個別ファイルが生成される。
